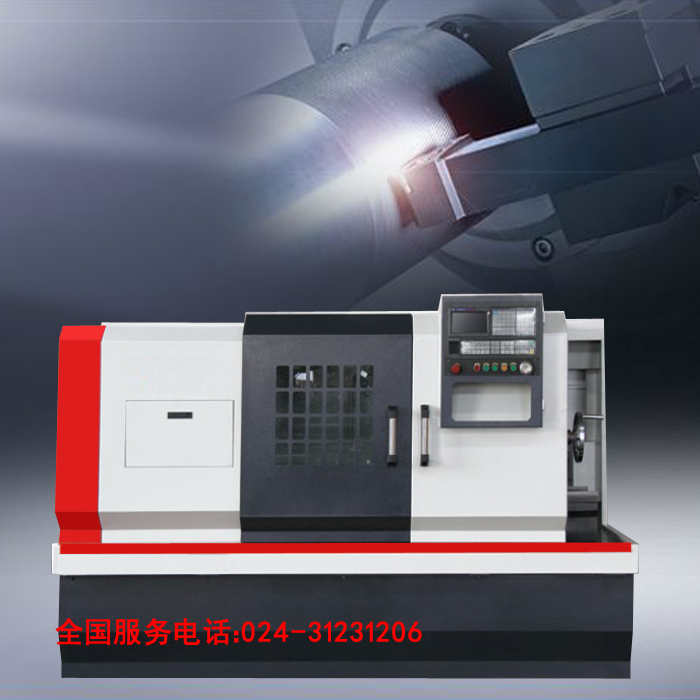

CK6140Q數控車床技術參數 | ||
規格名稱 | 單位 | CK6140Q |
床身最大回轉直徑 | mm | 400 |
托板上最大回轉直徑 | mm | 180 |
最大加工長度 | mm | 850 |
X軸行程 | mm | 240 |
Z軸行程 | mm | 1050 |
主軸轉速范圍 | r/min | L:70-560、H:200-1600 |
主軸轉速級數 | step | 機械兩檔變速 |
主軸內孔錐度 | mores.no | MT6 |
主軸端部形式 |
| C6 |
主軸通孔直徑 | mm | 52 |
工件加緊方式 | mm | 手動卡盤K11-200 |
X/Z軸快移速度 | m/min | 6/8 |
X/Z軸扭矩 | Nm | 4/6 |
刀架形式 |
| 4工位電動刀架 |
導桿尺寸 | mm | 20×20 |
尾座套筒直徑 | mm | 65 |
尾座套筒行程 | mm | 140 |
尾座套筒錐度 |
| MT4 |
機床重量 | kg | 1800 |
機床外形尺寸 | mm | 2500×1500×1650 |
