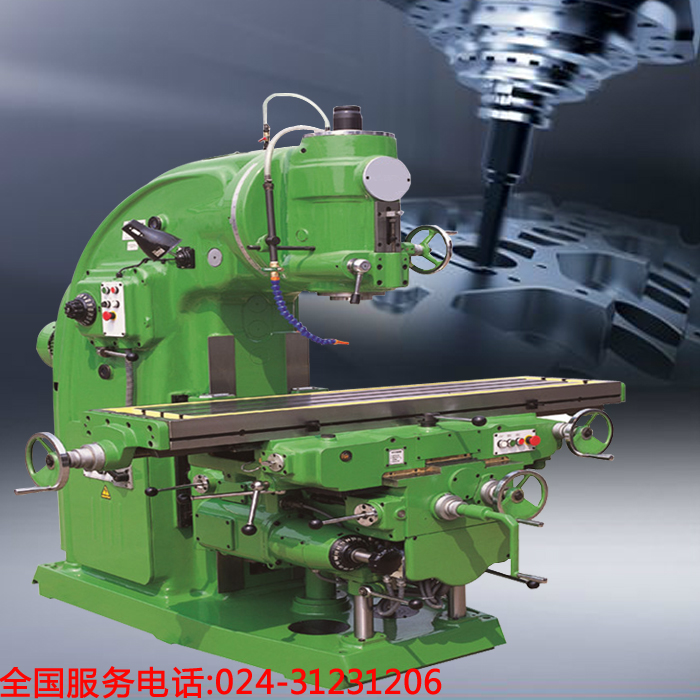

X53K(X5040)立式銑床技術參數 | ||
規格名稱 | 單位 | X53K(X5040) |
工作臺尺寸 | mm | 400×1700 |
工作臺縱向行程 | mm | 900/880 |
工作臺橫向行程 | mm | 315/300 |
工作臺垂向行程 | mm | 380/360 |
工作臺回轉角度 | ? | ±45 |
主軸轉速范圍 | r/min | 30-1500 |
主軸轉速級數 | step | 18 |
主軸錐孔 | mores.no | 7:24 IS050 |
主軸端面至工作臺面距離 | mm | 30-500 |
主軸中心線至床身垂直導軌面距離 | mm | 450 |
工作臺切削進給速度 | mm/min | X:23.5-1180、Y:15-786、Z:8-394 |
工作臺快速移動速度 | mm/min | X、Y:2300、Z:770 |
工作臺進給級數 | step | 18 |
主電機功率 | kw | 11 |
進給電機功率 | kw | 3 |
機床重量 | kg | 4250/4550 |
機床外型尺寸(長×寬×高) | mm | 2556×2159×2298 |
