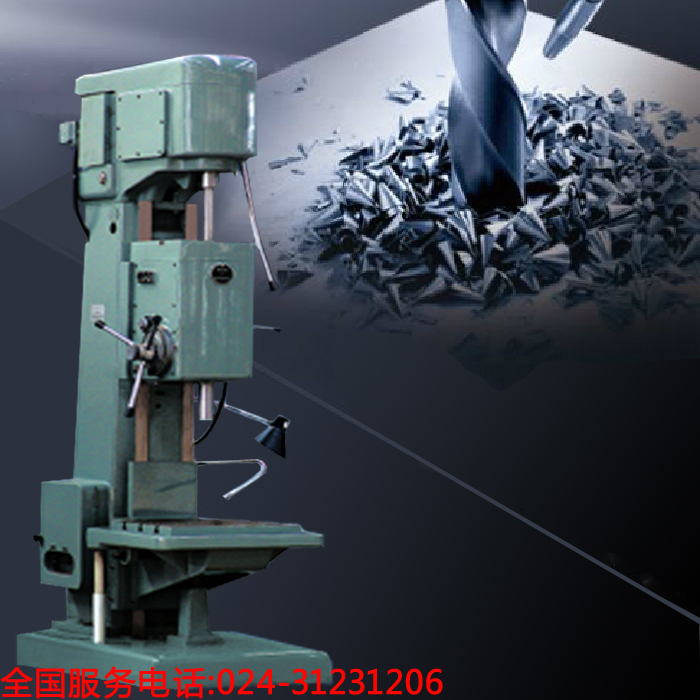

Z535立式鉆床技術參數 | ||
規格名稱 | 單位 | Z535立式鉆床 |
鉆孔直徑 | mm | 35 |
最大進給抗力 | N | 16000 |
主軸允許最大扭矩 | N.m | 400 |
主軸錐度 | Morse | NO.4 |
主軸中心線至導軌面距離 | mm | 300 |
主軸行程 | mm | 225 |
主軸箱行程 | mm | 200 |
主軸進給量級數 | step | 9 |
主軸轉速 | r/min | 68-1100/9 |
進給量 | mm/r | 0.11-1.60 |
工作臺行程 | mm | 325 |
工作臺尺寸 | mm | 450×500 |
主軸端面至工作臺面最大距離 | mm | 750 |
主電機功率 | kw | 4 |
冷卻泵流量 | L/min | 25 |
機床輪廓尺寸 | mm | 1280×842×2580 |
機床凈重 | kg | 1600 |
